کنترل فاز p کتابی میکرومکس یکی از انواع تجهیزات حفاظتی در برق صنعتی می باشد.که وظیفه آن حفاظت موتور در برابر اختلالات شبکه مانند تغییر توالی فاز، کاهش ولتاژ، قطع فاز، عدم تقارن ولتاژ است.

تمامی محصولات میکرومکس دارای 2 سال گارانتی می باشد. فروشگاه اینترنتی الکترو آسیا به عنوان نماینده رسمی شرکت میکرو مکس الکترونیک کلیه خدمات پس از فروش و گارانتی محصول را برای خریداران برعهده خواهد داشت

در برق صنعتی از وسایل و تجهیزاتی جهت حفاظت مصرف کننده در مدار و تابلو برق استفاده می شود، رله کنترل فاز یکی از انواع این تجهیزات حفاظتی می باشد . در واقع این محصول یکی از پر کاربرد ترین تجهیزات در برق صنعتی می باشد که وظیفه آن حفاظت موتور در برابر اختلالات شبکه مانند تغییر توالی فاز، کاهش ولتاژ، قطع فاز، عدم تقارن ولتاژ است. البته در نوع تکفاز آن، دو فاز شدن شبکه را نیز کنترل می‌کند.

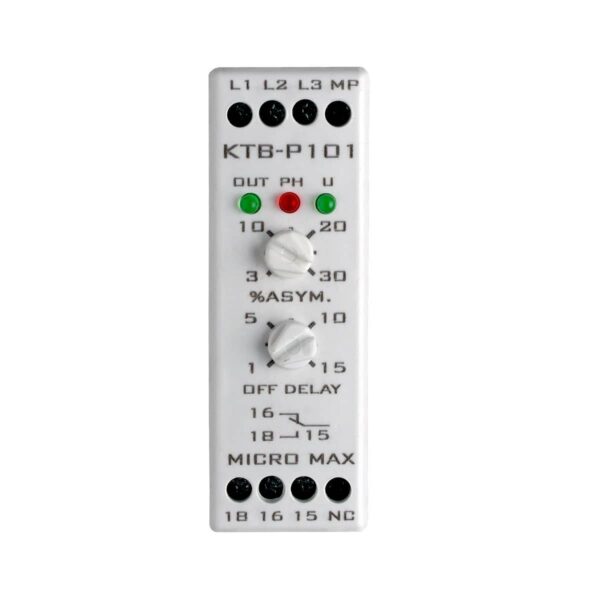

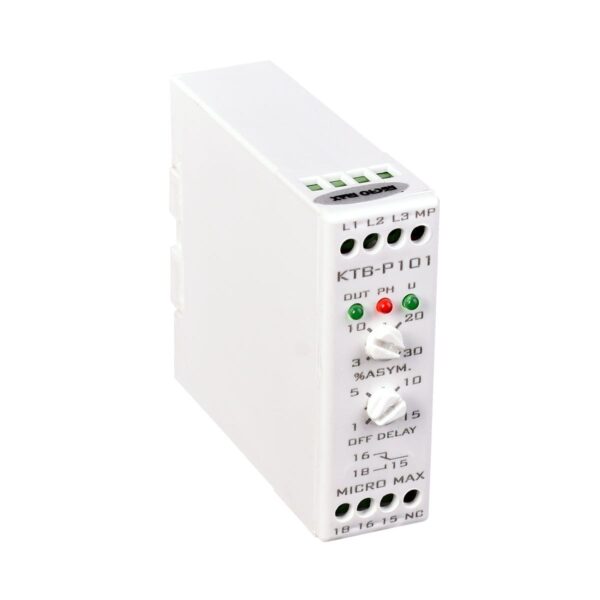

کنترل فاز p کتابی میکرومکس دارای سه led  جهت اعلام وضعیت رله و دو پیچ جهت تنظیم پارامترهای  %ASYM (درصد عدم تقارن ولتاژ فاز ها) و off delay می باشد.

پیچ تنظیم  (%ASYM): این پیچ جهت تعیین درصد عدم تقارن ولتاژ فاز ها می باشد. رله کنترل فاز P کتابی میکرومکس از 3 تا 30 درصد قابل تنظیم می باشد. در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب می باشد. در موتورهایی که ولتاژ برگشت زیادی دارند می توان از حساسیت 5% استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می توان از حساسیت های 25% الی 30% استفاده نمود.

پیچ تنظیم OFF DELAY : درصورت بروز خطا چه مدت زمان سپری شود تا رله قطع کند.

کاربرد کنترل فاز p کتابی میکرومکس

کنترل فاز p کتابی میکرومکس جهت کنترل خطوط شبکه های سه فاز در مقابل اختلالات ایجاد شده، تشخیص خطاهای شبکه های برق سه فاز (قطع شدن فازها یا سیم نول، تغییر توالی فازها، افطایش یا کاهش بیش از حد مجاز ولتاژ، عدم تقارن بیش از حد ولتاژ سه فاز، شوک های ناشی از قطع و وصل برق) مورد استفاده قرار میگیرد.

نحوه نصب کنترل فاز کتابی میکرومکس

ترمینالهای L1,L2,L3  از سه فاز ورودی کنتاکتور تغذیه می شوند و ترمینال MP به نول متصل می باشد(دقت کنید نول تابلو حتما به نول شبکه و صفر ترانسفورماتور پست متصل باشد. زیرا خطای نول باعث عدم دقت کنترل فاز می باشد).

کنتاکت 15 و 18 رله کنترل فاز کتابی میکرومکس مانند شستی استپ کنتاکت بی متال یا کنترل بار به صورت سری در مدار تغذیه بوبین کنتاکتور قرار می گیرد. پس از وصل شدن سه فاز و نول به ترمینال های L1,L2,L3 و MP در صورت مناسب بودن ولتاژ ها و صحیح بودن ترتیب فازها چراغ U به تنهایی روشن شده و بعد از زمان انتظار حدود 10 ثانیه یا روشن شدن چراغ OUT کنتاکت 15 رله از 16 قطع و به کنتاکت 18 وصل شده و اجازه عمل به کنتاکتور اصلی را می دهد. در صورت بروز هرگونه اشکال در شبکه، چراغ خطای PH روشن شده و با خاموش شدن چراغ خروجی OUT رله داخلی قطع می شود (اتصال 15 از 18 جدا شده و به 16 متصل می شود.) و با این عمل به کنتاکتور اصلی فرمان قطع می دهد.
