کنترل فاز میکروپروسسوری برنا الکترونیک خطاهای ولتاژ 3 فاز، از قبیل تغییر توالی فاز، افزایش ولتاژ شبکه بیش از 440 ولت، کاهش ولتاژ شبکه کمتر از 295 ولت و عدم تقارن ولتاژ به مقدار بیشتر از حد تنظیمی را بصورت میکروپروسسوری تشخیص داده و از مدار مورد نظر در برابر این اختلالات حفاظت می کند.

کنترل فاز میکروپروسسوری برنا الکترونیک دارای 5 ثانیه تاخیر در قطع هنگام راه اندازی و 3 ثانیه تاخیر در قطع هنگام بروز خطا می باشد و مقدار تاخیر در وصل آن از 0 تا 240 ثانیه قابل تنظیم است.

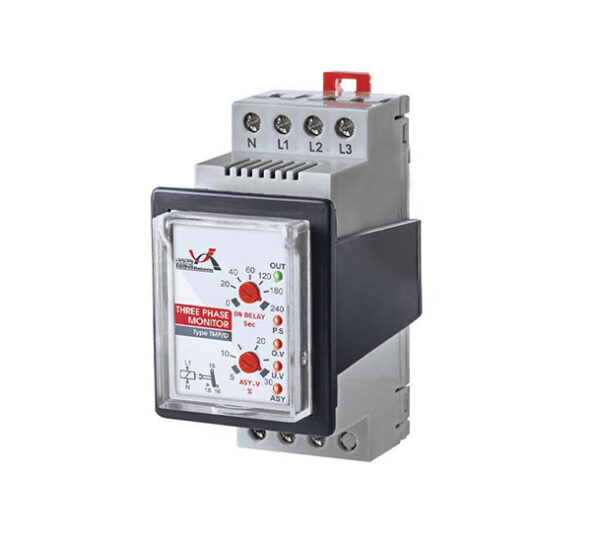

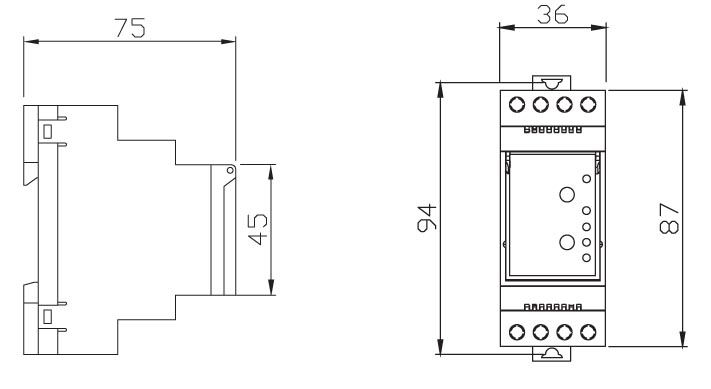

کنترل فاز مدل TMP/D برنا الکترونیک دارای ابعاد کوچک (قالب دو مینیاتور) می باشد و دارای 5 سیگنال برای نمایش وصل خروجی و خطاهای مختلف است. این محصول دارای 3 سال گارانتی بدون قید و شرط می باشد و از کیفیت بالایی برخوردار است.

اصول کار کنترل فاز برنا الکترونیک

پس از وصل فازها به ترمینال های L1, L2, L3  و نول به ترمینال N، دستگاه شروع به کار می کند.
پس از اتمام زمان تاخیر در وصل (ON DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.)
در صورتیکه خطاهایی (مانند جابجایی فازها، افزایش ولتاژ، کاهش ولتاژ و قطع فاز) در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و دستگاه شروع به شمارش زمان تاخیر در قطع می کند. پس از اتمام شمارش، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میشود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.)
پس از هربار رفع خطا، دستگاه شروع به زمانسنجی تاخیر در وصل می کند و با اتمام شمارش، رله وصل میشود.

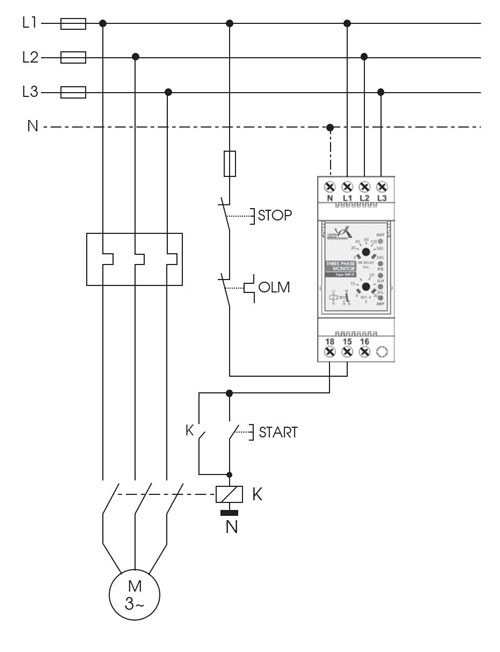

نقشه مدار و طریقه نصب کنترل فاز برنا الکترونیک

طریقه نصب کنترل فاز برنا به این صورت است که سه فاز به ترمینال های L1 , L2 , L3 و نول به ترمینال N رله کنترل فاز وصل شوند.

ترمینال 15 و 18 به صورت سری در مدار فرمان قرار گیرند.

درصورتیکه پس از نصب دستگاه سیگنال P.S روشن بود، بایستی جای دو فاز (مثلا L1 و L2) عوض شود تا خطا برطرف گردد.

1. تذکر :

2. ►   در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، زمانسنجی آغاز نمیشود. سیگنال مربوطه روشن مانده و رله داخلی وصل نمی گردد.
3. ►   کنتاکت بی متال یا رله کنترل بار برنا (درصورت وجود) با شستی استوپ سری شود.

1. هشدار :

2. ►    توجه شود که رله کنترل فاز مستقیما سه فاز را قطع و وصل نمی کند بلکه به کنتاکتور فرمان قطع و وصل می دهد.
3. ►    دقت شود که نول دستگاه دقیقا به نول شبکه وصل شده باشد، در غیر این صورت دستگاه خطا می دهد.

سیگنال های کنترل فاز برنا الکترونیک

کنترل فاز میکروپروسسوری برنا الکترونیک دارای 5 سیگنال مختلف جهت اعلام وضعیت و خطاهای مدار است که عبارتند از:

OUT : حالت عادی و وصل رله
P.S : خطای جا به جایی فازها
U.H : خطای افزایش ولتاژ شبکه
U.L : خطای کاهش ولتاژ شبکه
ASY : خطای عدم تقارن ولتاژ یا قطع فاز

مشخصات فنی:

ولتاژ تغذیه: ۳۸۰ ولت متناوب ۴ سیمه ۲۰± درصد

فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز

تلفات داخلی: حدود ۳ وات

درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529

دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد

رطوبت کاری: ۱۵٪ تا ۸۵٪

نوع نصب:  Flush Mounted و DIN Rail مطابق با استاندارد IEC60715

کلاس عایقی: CLASS II

مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب

۶ آمپر ۲۸ ولت مستقیم

عمر رله:

الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل

مکانیکال  ۱/۰۰۰/۰۰۰ بار قطع و وصل
