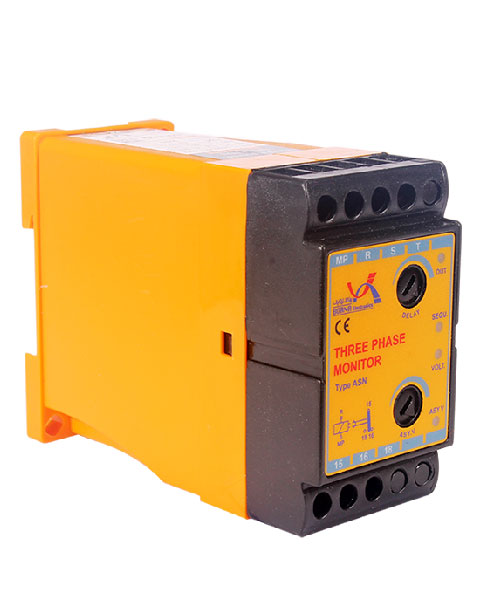

کنترل فاز برنا الکترونیک جهت حفاظت مدار در برابر اختلالات ولتاژ شبکه مورد استفاده قرار میگیرد. رله کنترل فاز برنا الکترونیک مستقیما سه فاز را قطع و وصل نمی‌کند، بلکه به کنتاکتور فرمان قطع و وصل می‌دهد.

کنترل فاز یکی از انواع تجهیزات حفاظتی است که جهت حفاظت‭ ‬الکترو ‬موتورها‭ ‬در‭ ‬مقابل‭ ‬اختلالات‭ ‬شبکه‬‬‬‬‬‬‬‬‬‬‬‬ مورد استفاده قرار میگیرد. رله کنترل فاز قابلیت تشخیص‭ ‬تغییر‭ ‬توالی‭ ‬فاز‭ ‬‬‬‬‬‬‬‬‬،‭ ‬قطع‭ ‬یک‭ ‬فاز‭ ‬‬‬‬‬‬‬‬، ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬‬‬‬‬‬، کاهش‭ ‬ولتاژ‭ ‬شبکه‬‬‬‬‬‬ را دارد و از این طریق به حفاظت مدار می پردازد.

کنترل فاز برنا الکترونیک دارای چند ‭ ‬LEDجهت اعلام ‬خطاهای‭ ‬مختلف‭ ‬و‭ ‬حالت‭ ‬عادی، امکان انتخاب‭ ‬زمان‭ ‬وصل رله ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا‬‬‬‬‬‬‬‬‬‬‬‬‬‬ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ می باشد. کنترل فاز برنا الکترونیک از دقت و کیفیت بالایی برخوردار است و در صورت بروز خطا سرعت عملکرد مطلوبی دارد.

اصول کار:

• پس از وصل نول به ترمینال MP و فازها به ترمینالهای T,S,R دستگاه شروع به کار می کند.
• پس از اتمام زمان انتخاب شده (DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل می شود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می شود.)
• در صورتیکه اشکالی (مانند افت ولتاژ، قطع یک فاز و یا جابجایی فازها) در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و همزمان با خاموش شدن سیگنال خروجی، رله داخلی نیز قطع می شود (اتصال داخلی ترمینال ۱۵ به ۱۶ وصل می شود.)
• هر بار پس از برطرف شدن خطا، دستگاه زمانسنجی را آغاز می کند.

تذکر: در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، زمانسنجی آغاز نمی شود. سیگنال مربوطه روشن مانده و رله داخلی وصل نمی گردد.

طریقه نصب و تنظیمات:

• سه فاز و نول به ترمینالهای T ،S ،R و MP رله کنترل فاز وصل می شوند.

تذکر:  کنتاکت بی متال یا رله کنترل بار برنا مدل OLM (در صورت وجود) با شستی استوپ سری می شود.

• در صورتیکه پس از نصب دستگاه، سیگنال SEQU (توالی فاز) روشن بود، بایستی جای دو فاز روی ترمینالهای رله کنترل فاز عوض شود( مثال S با R عوض شود) تا سیگنال خاموش گردد.
• با پیش آمدن هریک از خطاهای مذکور رلـه داخلی سریعا قطع می شود و پـس از برطرف شدن خطا، رله پس از مدت زمانـی که توسط دسته DELAY تنظیـم می شود وصل می گردد.
• تشخیص عدم تقارن بین ولتاژهای سه فاز توسط دسته ASY.V تنظیم می شود.
• بطور معمول تنظیم حساسیت روی ۱۰٪ مناسب است.

LED های اعلام وضعیت رله کنترل فاز

OUT : درصورتی که ولتاژ عادی‭ ‬باشد‭ ‬و‭ ‬رله‭ ‬خروجی‭ ‬وصل‭ ‬باشد‭ ‬این LED روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

SEQU : در صورت جابجایی فازها این LED روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

VOLT : در‭ ‬صورت‭ ‬بروز کاهش ولتاژ‭ ‬ روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ ( درصورتیکه سه‭ ‬فاز‭ ‬به‭ ‬کمتر‭ ‬از‭ ‬۳۰۰‭ ‬ولت‭ ‬کاهش‭ ‬یابد)

ASY.V : درصورت دوفاز شدن شبکه و یا ‬عدم‭ ‬تقارن‭ ‬بین‭ ‬ولتاژ‭ ‬فازها این LED روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
