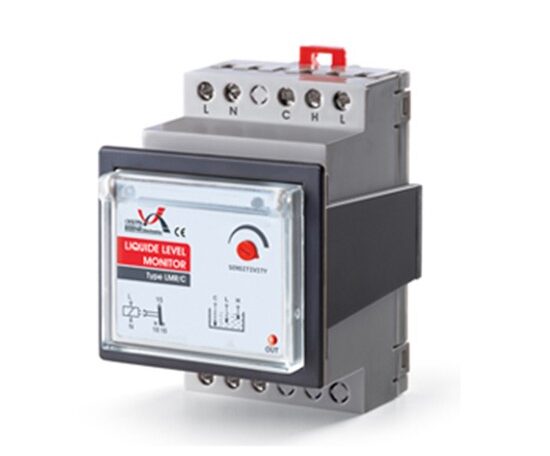

کنترل سطح مایعات سری C شرکت برنا الکترونیک، که در قاب سه مینیاتوری عرضه شده جهت کنترل سطح مایعات رسانا در مخازن و یا حفاظت پمپ در برابر کارکردن خشک طراحی شده است. اساس کار این محصول بر اندازه گیری مقاومت الکتریکی بین الکترودهای آن میباشد و کاربر میتواند میزان حساسیت آن را با استفاده از دسته SENSITIVITY در محدوده ی 1 تا 10 کیلو اهم تنظیم کند

کاربرد فلوتر برنا الکترونیک

از جمله موارد کاربرد فلوتر برنا الکترونیک می توان به کنترل پمپ ها، حفاظت پمپ‌های شناور در برابر خشک کار کردن (بدون آب)، جلوگیری از سر ریز شدن مخازن، پر کردن اتوماتیک مخازن، تشخیص قابلیت هدایت مایعات اشاره کرد.

نحوه نصب فلوتر برنا الکترونیک

نصب فلوتر برنا الکترونیک با توجه به نوع کاربرد به دو صورت انجام می شود:

1. نصب فلوتر برنا الکترونیک جهت کنترل سطح آب مخازن

2. جهت کنترل سطح آب مخازن حداقل دو الکترود مورد نیاز است که یکی برای سنجش پایین‌ترین سطح ( الکترود متصل به ترمینال L)، و دیگری برای سنجش بالاترین سطح مطلوب (الکترود متصل به ترمینال H) مورد استفاده قرار می‌گیرد. در صوررتی‌که بدنه مخزن هادی باشد، کافی است که ترمینال مشترک (C) به بدنه مخزن متصل شود و در غیر این صورت (در مخازن پلاستیکی و غیر هادی) الکترود سوم نیز مورد نیاز است که در کف مخزن قرار می‌گیرد (این الکترود به ترمینال C وصل می‌شود). بنابراین در صورتیکه مخزن خالی باشد، دستگاه به پمپ فرمان روشن شدن می‌دهد تا آب وارد مخزن شود. با رسیدن سطح آب به الکترود H، دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود. پس از مصرف آب، با رسیدن سطح آب به زیر الکترود L، مجدداً پمپ روشن می‌گردد. در این حالت ترمینال‌های ۱۵ و ۱۸ کنتاکت رله مشابه شستی استوپ با بوبین کنتاکتور قدرت سری می‌شوند.

4. نصب فلوتر برنا الکترونیک جهت حفاظت پمپ در برابر کار کردن خشک

5. جهت حفاظت پمپ در برابر کار کردن خشک نیز اغلب نیاز به دو الکترود می‌باشد. مشابه حالت قبل، الکترود متصل به ترمینال H در بالاترین سطح آب مورد قبول و الکترود متصل به ترمینال L در پایین‌ترین سطح آب مجاز قرار می‌گیرند و اتصال مشترک متصل به ترمینال C نیز به لوله آب چاه و یا بدنه مخزن متصل می‌شود. در این حالت ترمینال‌های ۱۵ و ۱۶ کنتاکت رله، مشابه شستی استوپ با بوبین کنتاکتور قدرت سری می‌شوند. به این ترتیب وقتی آب به الکترود H رسیده باشد دستگاه به پمپ فرمان روشن شدن می‌دهد، و وقتی سطح آب از الکترود L پایین‌تر رفت دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود.

عملکرد فلوتر برنا الکترونیک

هنگامی که فلوتر خاموش است، ترمینال ۱۵ به ۱۶ متصل است و هنگامی که فلوتر روشن باشد، سیگنال     OUT  روشن می‌شود)، در این حالت ترمینال ۱۵ به ۱۸ متصل است. بهتر است طول سیم متصل به الکترودها، به اندازه‌ای باشد که در مخازن، الکترود L در حدود ۴۰ سانتی‌متری کف و الکترود H در حدود ۴۰ سانتی‌متری زیر سقف مخزن واقع شود، و در چاه آب الکترود  L در حدود یک‌متری بالای پمپ و الکترود H در چهار متری بالای پمپ قرار گیرند.


تنظیم حساسیت فلوتر برنا الکترونیک

میزان حساسیت فلوتر برنا الکترونیک را می توان به وسیله پیچ  Sensitivity موجود در روی فلوتر تنظیم کرد. برای آب‌های معمولی و محلول‌ها، بهتر است حساسیت روی حداقل باشد، ولی برای مایعات با هدایت الکتریکی کم مثل آب مقطر می‌توان حساسیت را زیاد کرد. در مواردی که فاصله چاه یا مخزن تا محل نصب دستگاه زیاد باشد و طول سیم‌های ارتباطی الکترودها به دستگاه زیادتر از حد معمول گردد، باید حساسیت بیشتر شود.

الکترود تک سیمه

الکترود تک سیمه از جنس برنج می باشد که ضد زنگ بوده و برای تشخیص سطح مایعات بکار می‌رود. الکترود تک سیمه دارای یک غلاف پلاستیکی نیز می‌باشد که بتواند فاصله الکترود را از جداره مخازن و یا لوله چاه حفظ نماید.
توصیه می‌شود برای اتصال الکترودها به دستگاه از سیم افشان نمره 1.5 با عایق مناسب استفاده شود.

کنترل سطح مایعات (فلوتر) مدل LMR/C

• کنترل پمپ­ ها
• جلوگیری از سرریز شدن مخازن
• پر و خالی کردن اتوماتیک مخازن
• حفاظت پمپ­ ها در برابر کار کردن خشک (بدون آب)
• تشخیص قابلیت هدایت مایعات
• قابلیت تنظیم حساسیت دستگاه بر اساس مقاومت مایع (SENSITIVITY)
• قابلیت تنظیم زمان تاخیر در وصل و قطع رله (DELAY)
• دارای یک کلید برای انتخاب مدِ کاری دستگاه (جلوگیری از سرریز شدن مخزن/حفاظت پمپ­ در برابر کار کردن خشک)
• دارای چهار سیگنال جهت نمایش:

–  وصل برق ورودی PWR

–  وصل رله خروجی OUT

–  سطح مطلوب بالا  HI

مشخصات فنی

• ولتاژ تغذیه: ۲۲۰ ولت متناوب ۱۵%±
• فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
• تلفات داخلی: ۳ وات
• حساسیت: ۱ تا ۲۰ کیلو اهم، قابل تنظیم توسط دسته SENSITIVITY
• تاخیر در قطع و وصل رله: ۱ تا ۱۰ ثانیه، قابل تنظیم توسط دسته DELAY

• طول مجاز کابل الکترود : ۳۰۰ متر

• حداکثر ولتاژ الکترود : ۲۰ ولت متناوب، ایزوله
• حداکثر جریان الکترود: ۱/۵ میلی‌آمپر
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری:۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II

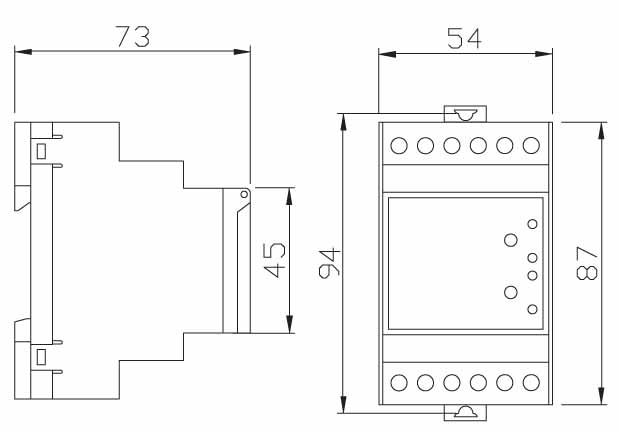

ابعاد دستگاه:
