کنترل بار مستقیم تکفاز 30 آمپری میکرومکس یک رله اضافه جریان تکفاز با قدرت تحمل حداکثر جریان 30 آمپر بوده که بطور مستقیم به جریان اصلی فرمان میدهد در نتیجه نیازی به نصب کنتاکتور اضافی ندارد در این رله جریان مجاز و زمان عکس العمل قابل تنظیم میباشد . این دستگاه با داشتن یک رله کمکی آمپر پائین در کنار رله اصلی ،سیم کشی مدار فرمان را به حداقل رسانده است. کنترل بار مستقیم تکفاز میکرومکس در دو رنج جریانی  16 – 0  و  30 – 0 موجود میباشد . تمامی محصولات میکرومکس دارای 2 سال گارانتی می باشد. فروشگاه اینترنتی الکترو آسیا به عنوان نماینده رسمی شرکت میکرومکس الکترونیک کلیه خدمات پس از فروش و گارانتی محصول را برای خریداران برعهده خواهد داشت .

موارد مصرف :
• حفاظت از کلیه دستگاههای تکفاز در مقابل اضافه بار (جریان) حفاظت از کمپرسور دستگاههای سرد کننده بزرگ

• حفاظت از موتورها و الکتروپمپهای تاسیسات خانگی و صنعتی با نصب در مسیر اصلی جریان عبوری موتور
• حفاظت از ترانسفور ماتورهای قدرت ( تغذیه )
از آنجایی که مدار تغذیه دستگاه کاملا از کنتاکت اصلی فرمان ایزوله می باشد می توان از کنتاکت اصلی در مسیر جریان با ولتاژهای کاری مختلف استفاده نمود. در این حالت میتوان کنتاکت رله اصلی را یا در ورودی ترانسفورماتور و یا در خروجی آن به کار گرفت

• جلوگیری از آتش سوزی تابلوهای برق به واسطه اتصال کوتاه ناقص : در این دستگاه برای به حداقل رساندن سیم کشی از یک رله کمکی برای کنتاکت خود نگهدار در حالتی که مایلید دستگاه را بصورت استپ و استارت به کار گیرید ، تمام تاسیسات الکتریکی ملزم به استفاده از فیوزهای اصلی برای مقابله با اتصال کوتاه استفاده شده است. می باشند. اما در مواقع اتصال کوتاه ناقص که جریان عبوری کمتر از جریان تشخیص فیوزهای اصلی بوده و در عین حال خیلی بیشتر از جریان حالت عادی کار می باشد ، فیوزهای اصلی قادر به عکس العمل نبوده و در نتیجه عبور جریان زیاد باعث ایجاد حرارت بالا در همان نقطه میشود این امر عامل اصلی آتش سوزی خصوصا در تابلوهای برق می باشد با به کارگیری رله کنترل بار و تنظیم مناسب جریان می توان از بروز چنین حوادثی جلوگیری کرد در این حالت کنترل بار بصورت یک فیوز کندکار زمان بالا عمل کرده و از تبدیل طولانی مدت جریان زیاد به حرارت جلوگیری می نماید

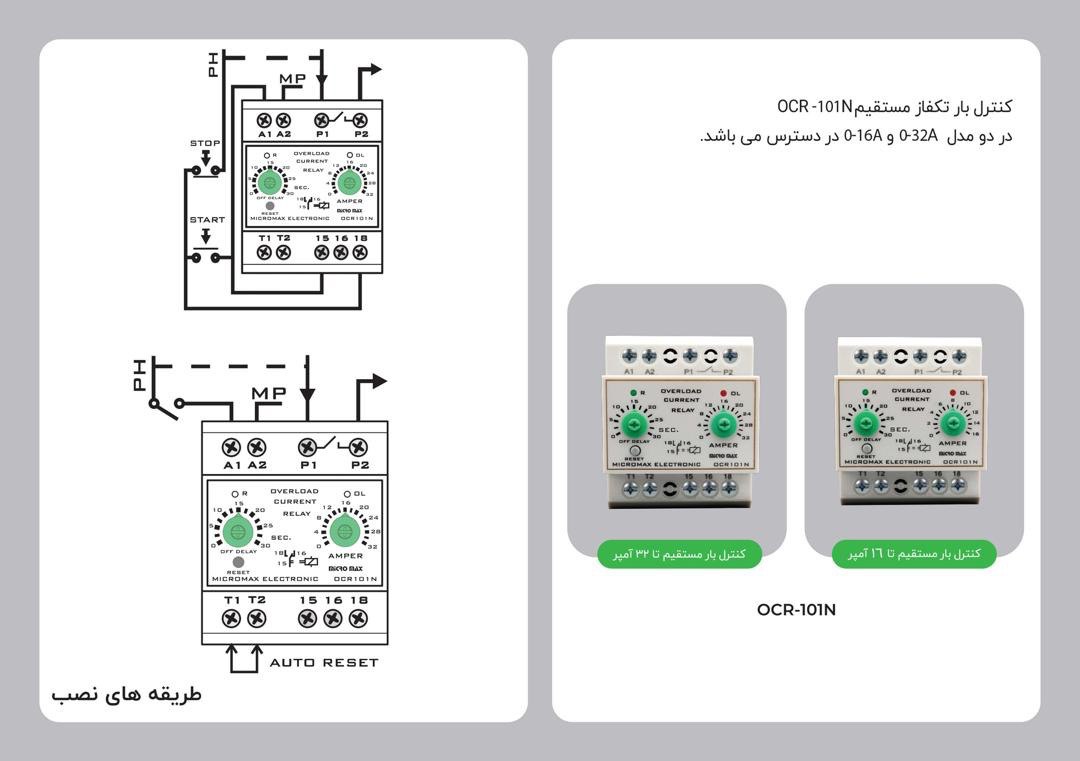

طریقه نصب :

ترمینالهای 1 و A2 تغذیه دستگاه با ولتاژ 220V می باشند. ترمینالهای 1 و P2 کنتاکت آمپر بالای اصلی می باشند.
. ترمینالهای 18 و 16 و 15 کنتاکت های رله کمکی اضافی می باشند. ترمینالهای T1 و T2 ترمینالهای ری ست اتوماتیک می باشند.

ری ست کردن دستگاه : بعد از بالا رفتن جریان از مقدار انتخاب شده و سپری شدن زمان تاخیر دستگاه فرمان – قطع داده و در همین وضعیت قفل میشود برای دوباره راه اندازی آن باید دستگاه ری ست شود که به سه طریق زیر میتوان اجرا نمود.

ری ست از روی دستگاه :
با فشردن دکمه ریست دستگاه به مدت چند ثانیه
ری ست از روی تابلو با قطع برق دستگاه به مدت چند ثانیه
ری ست اتوماتیک که با اتصال ترمینالهای 1 و T2 به یکدیگر بعد از گذشت زمان حدودا 90 ثانیه دستگاه خود به خود ریست و آماده کار دوباره خواهد شد.
