کنترل بار دیجیتال برنا الکترونیک یکی از انواع تجهیزات حفاظتی جهت حفاظت الکتروموتورهای سه فاز، محافظ پمپ های آب در برابر کار کردن خشک می باشد. این محصول قابل استفاده برای مصرف کنندگان سه فاز و تک فاز می باشد. کنترل بار دیجیتال برنا الکترونیک می تواند جایگزین مناسبی برای بی متال باشد.

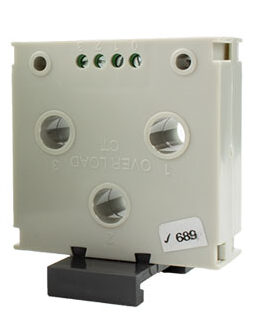

از جمله ویژگی های این محصول می توان به عدم وابستگی به دمای محیط اشاره کرد. کنترل بار دیجیتال برنا الکترونیک با تشخیص اضافه جریان طبق مقدار تنظیمی، تشخیص کاهش جریان طبق مقدار تنظیمی و همچنین تشخیص عدم تقارن جریان طبق مقدار تنظیمی به حفاظت مدار می پردازد. در این محصول قابلیت جداسازی جعبه نمایشگر جریان از جعبه اندازه گیری جریان نیز وجود دارد.

کنترل بار دیجیتال برنا الکترونیک دارای یک صفحه نمایش دیجیتال جهت نمایش جریان، مقادیر تنظیمی و پیغام های خطا می باشد. همچنین این محصول دارای 9 LED جهت اعلام وضعیت دستگاه به کاربر است. برای کنترل بار برنا امکان تنظیم حالت قطع و وصل خودکار از روی پنل نمایشگر وجود دارد.

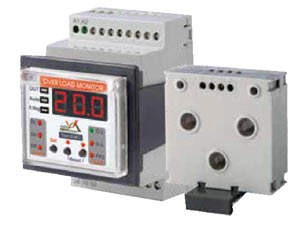

رله کنترل بار دیجیتال مدلDLM/C

• حفاظت جریان مصرف کنندگان سه فاز و تک فاز
• حفاظت پمپ های آب در برابر کارکرد خشک
• جایگزین بسیار مناسب به جای بی متال
• عدم وابستگی به دمای محیط
• دارای رنج های متنوع جریانی:
• ۰/۵ تا ۲۰ آمپر یا ۱۰ تا ۶۰ آمپر
• تشخیص اضافه جریان طبق مقدار تنظیمی (بر اساس منحنی I²t)
• تشخیص کاهش جریان طبق مقدار تنظیمی
• تشخیص عدم تقارن جریان طبق مقدار تنظیمی
• قابلیت نمایش جریان، مقادیر تنظیمی و پیغام های خطا
• ۹ سیگنال نمایشگر برای اعلام وضعیت مختلف دستگاه
• تنظیم حالت ریست دستی و اتوماتیک
• قابلیت تغییر وضعیت رله برای کنتاکتور یا کلید شنت دار

اصول کار:

• هنگامیکه برق ورودی دستگاه وصل شود، زمان تاخیر در وصل (On) شروع به شمارش می کند. پس از پایان شمارش، خروجی وصل شده و شروع به شمارش زمان راه اندازی  (St.)می کند. در صورت عدم وجود خطا، نمایشگر مقدار جریان را نمایش می دهد.
• در صورت بروز خطا، شروع به زمانسنجی تاخیر در قطع زمان (Off) کرده و سپس خروجی قطع میگردد. پس از آن، زمان  On شروع به شمارش می کند (در ایــن زمان، دستگاه را نمی توان ریست کرد). در صورتیکه گزینه Auto برقرار باشد، ۶۰ ثانیه می شمارد و دستگاه بطور خودکار ریست میشود.
• در حالت Auto بعـد از سه بار پیش آمدن خطا و ریست کردن، نمایشگر عبارت rst را نشان داده و دیگر ریست نمی کند و فقط بصورت دستی ریست می شود.
• مقدار زمان قطع خروجی برای خطای اضافه جریان طبق رابطه زیر بر اساس منحنی I²t حساب میشـود.

مشخصات فنی:

• ولتاژ تغذیه: ۱۸۰ تا ۲۵۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• رنج دستگاه: ۰/۵ تا ۲۰ آمپر یا ۱۰ تا ۶۰ آمپر
• درجه IP دستگاه: IP20
• دمای عملکرد: ۱۰- تا ۶۰+ درجه سانتیگراد
• رطوبت مجاز: ۱۵% تا ۸۵%
