کنترل بار دیجیتال با تنظیم دستی میکرومکس قابل استفاده برای حفاظت موتورهای تک فاز و دو فاز نیز می باشد. این محصول می تواند جایگزین مناسبی برای بی متال ها باشد.

تمامی محصولات میکرومکس دارای 2 سال گارانتی می باشد. فروشگاه اینترنتی الکترو آسیا به عنوان نماینده رسمی شرکت میکرومکس الکترونیک کلیه خدمات پس از فروش و گارانتی محصول را برای خریداران برعهده خواهد داشت .

میکرومکس یک شرکت ایرانی معتبر تولید کننده انواع رله کنترل فاز و کنترل بار می باشد. کنترل بار دیجیتال میکرومکس وسیله ای مناسب جهت جلوگیری از سوختن موتورهای سه فاز در مقابل اضافه بار بیش از حد مجاز، دو فاز شدن، اتصال در هر نقطه از مسیر جریان مصرفی، اختلالات الکتریکی و مکانیکی ایجاد شده در موتور و سیمهای برق رسانی به آن و … می باشد.

کنترل بار دیجیتال با تنظیم دستی میکرومکس می تواند جایگزین مناسبی برای بی متال ها باشد. امکان استفاده از این محصول برای حفاظت موتورهای تک فاز و دو فاز نیز می باشد.

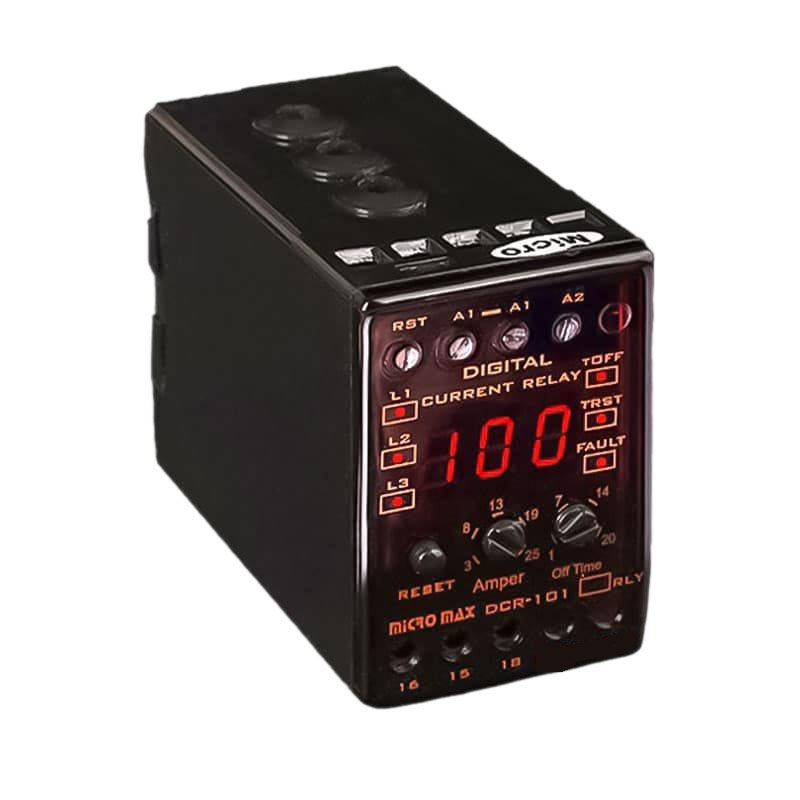

کنترل بار دیجیتال میکرومکس دارای 3 ترانس جریان داخلی می باشد. که بصورت القایی مقدار جریان عبوری را اندازه گرفته و این مقدار را با مقدار جریان انتخاب شده مقایسه میکند، در صورت اضافه شدن جریان هر خط از مقدار تعیین شده مصرف کننده را از مدار خارج کرده و از صدمه دیدن آن جلوگیری می کند.
زمان قطع رله کنترل بار میکرومکس را می توان در بازه 1 الی 20 ثانیه تنظیم کرد که هنگام راه اندازی موتورهای الکتریکی، اضافه جریان راه اندازی را، تا مدت زمان تعیین شده تحمل کند و واکنش نشان ندهد. بنابراین در صورتی که مدت اضافه جریان کمتر از زمان انتخاب شده باشد کنترل بار هیچگونه عکس العملی نشان نمیدهد و فرمان قطع را صادر نمی کند.

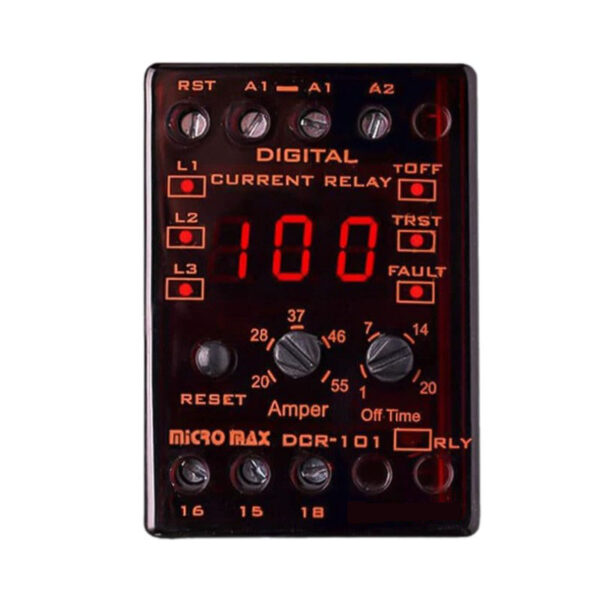

چنانچه جریان بیش از مقدار تعیین شده از هر یک از فازها عبور نماید LED مربوط به همان فاز و LED قسمت FAULT روشن شده و پس از طی زمان TOFF رله دستگاه مسیر کنتاکتور را قطع می نمایید. و نشانگر TRST جهت نمایش زمان گیری ری استارت دستگاه می باشد.

نحوه نصب کنترل بار

نحوه نصب کنترل بار میکرومکس به این صورت است که تغذیه مدار به ترمینال های A1 و A2 وصل می شود. و سه سیم حامل جریان فاز را قبل یا بعد از کنتاکتور از داخل سه کانال مجرای دستگاه عبور داده و کنتاکت 15 و 18 را در مدار فرمان کنتاکتور بصورت سری قرار دهید (جهت عبور جریان از داخل کانالها و جابجایی آنها تاثیری در عملکرد رله کنترل بار ندارد و جهت راه اندازی موتورهای تک فاز و دو فاز می توان تنها از یک و یا دو کانال جریان استفاده کرد.)

تنظیمات کنترل بار

ولوم AMPER  : از این ولوم جهت تنظیم میزان جریان OVERLOAD مورد استفاده قرار میگیرد.
ولوم OFF TIME : از این ولوم جهت تعیین زمان قطع رله استفاده می شود. بازه قابل تنظیم 1 تا 20 ثانیه می باشد.
ریست اتوماتیک رله : جهت ریست اتوماتیک با زمان تاخیر 120 ثانیه بعد از نرمال شدن جریان می توان پایه های A1 و RST را به یکدیگر متصل نمود.

ریست دستی رله : یک دکمه RESET روی دستگاه تعبیه شده است که با فشار دادن آن  بعد از نرمال شدن جریان، رله دستگاه سریعا وصل می شود.
