کنترل بار تک فاز الکترونیک یکی از انواع تجهیزات حفاظتی جهت محافظت مصرف کننده های تک فاز در برابر اضافه جریان می باشد و قابل استفاده برای مصرف کنندگان تا توان 4 کیلو وات است. کنترل بار تک فاز آنالوگ برنا الکترونیک دارای دو حالت عملکرد قفل شونده و اتو‌ماتیک است.

کنترل بار تک فاز الکترونیک دارای دو حالت عملکرد قفل شونده و اتو‌ماتیک می باشد که توسط ترمینال های K1 وK2  قابل تعیین است. از دیگر ویژگی های این محصول می توان به مدار الکترونیکی با عمر بسیار زیاد (بدون استهلاک مکانیکی)، دارای دو LED جهت اعلام حالت اضافه جریان (FAULT) ، وصل خروجی (OUT) ، عدم وابستگی به دمای محیط و دقیق و مطمئن بودن آن در تمامی شرایط اشاره کرد.

له کنترل بار تک فاز مدل OLS20:

• حفاظت جریانی مصرف کنندگان تک فاز
• قابل استفاده برای مصرف کنندگان تا توان ۴ کیلو وات
• قابلیت تنظیم جریان از ۵ تا ۲۰ آمپر
• دارای دو عملکرد قفل شونده و اتوماتیک
• دارای زمان قطع پس از اضافه جریان
• دارای زمان وصل پس از رفع خطا
• دارای سیگنالهای نمایشگر :
  – اضافه جریان FAULT
  – وصل خروجی OUT

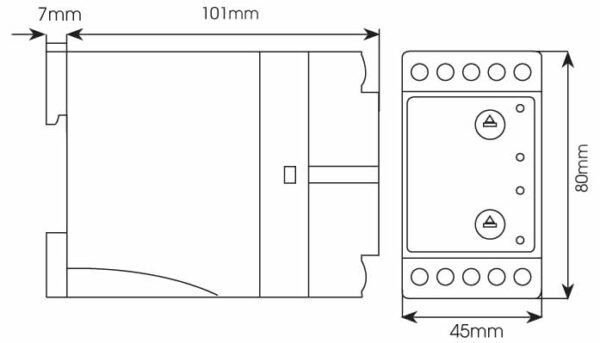

نحوه نصب کنترل بار تک فاز آنالوگ برنا الکترونیک

نحوه نصب کنترل بار تک فاز آنالوگ برنا الکترونیک به این صورت است که  نول به ترمینال MP و فاز شبکه به ترمینال PH وصل می شود. و ترمینال OUT و MP خروجی کنترل بار هستند که به مصرف کننده تک فاز وصل می شوند.  بعد از اتصال منبع تغذیه دستگاه شروع به کار می کند.

پس از راه اندازی سیستم، اگر جریان راه‌اندازی موتور بیش از حد تنظیم شده توسط پیچ AMPERS باشد سیگنال FAULT روشن شده و پس از راه‌اندازی خاموش می‌گردد.
در هنگام کار اگر خطایی پدید آید سیگنال FAULT روشن شده و پس از سپری شدن زمان قطع مدار قطع می شود. و پس از رفع خطا و گذشت زمان تاخیر در وصل، رله کنترل بار به حالت وصل برمیگردد.

اگر ‬ترمینال‌های‭ ‬K1‭ ‬و‭ ‬K2‭ ‬به‭ ‬هم‭ ‬متصل‭ ‬باشند،‭ ‬ پس از بر طرف شدن خطا و گذشت زمان حدود ۵۰ ثانیه دستگاه به صورت اتوماتیک راه‌اندازی می‌شود. و اگر ‬ترمینال‌های‭ ‬K1‭ ‬و‭ ‬K2‭ ‬به‭ ‬هم‭ ‬متصل‭ ‬نباشند،‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطای دستگاه باید به وسیله دکمه RESET راه اندازی شود.

تذکر: در صورتی که در مدت زمان ۱۰ ثانیه، موتور راهاندازی شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمی شود.

مشخصات فنی:

• ولتاژ شبکه: ۲۲۰ ولت متناوب ۱۵% ±

• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• محدوده جریان: قابل تنظیم از ۵ تا ۲۰ آمپر متناوب
• تأخیر در قطع: حدود ۱۰ ثانیه
• تأخیر در وصل: پس از رفع خطا حدود ۵۰ ثانیه
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: DIN Rail مطابق با استاندارد IEC60715
•  جریان خروجی: ۲۰ آمپر، ۲۲۰ ولت متناوب
