مولتی تایمر دیجیتال برنا الکترونیک جهت کنترل خودکار تجهیزات مورد استفاده قرار میگیرد. مولتی تایمر برنا الکترونیک دارای 5 مد کاری قابل برنامه ریزی است که قابل تنظیم از 0.1 ثانیه تا 99 ساعت می باشند.

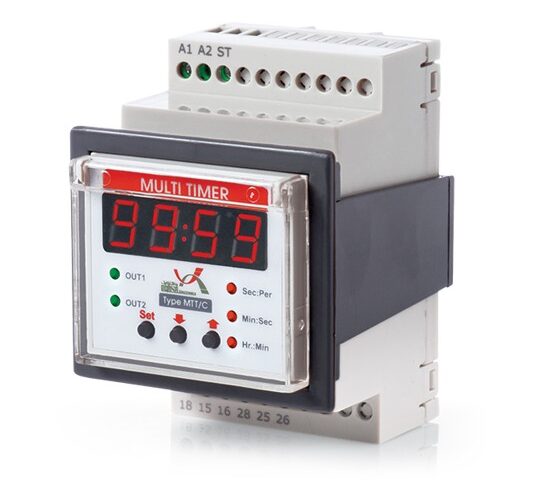

• مولتی تایمر مدل MTT/C:
  • دارای ۵ مد کارکرد قابل برنامه‌ ریزی:

  – تایمر تاخیر در وصل/قطع

  – تایمر تکرار کننده با شروع وصل/قطع

  – تایمر استارت مجدد روشن/خاموش

  – تایمر ستاره – مثلث

  – تایمر چپگرد – راستگرد

  • در سه مد اول حالت اول (وصل) روی رله ۱ و حالت دوم (قطع) روی رله ۲
  • هرتابع دارای دو مد عملکرد به شکل شروع شمارش با کلید استارت یا اتصال برق
  • قابل تنظیم از ۰/۱ ثانیه تا ۹۹ ساعت

اصول کار:

در شروع کار با دستگاه چنانچه روی حالت شروع شمارش با کلید استارت باشد تابع تنظیم شده به صورت چشمک ‌زن قابل رویت است. برای شروع تنظیمات با کلید‌های UP و DOWN تابع مورد نظر خود را انتخاب کنید.

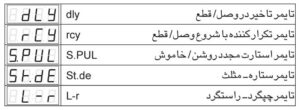

کلمات اختصار نشان داده شده به قرار زیر است:

پس از انتخاب فانکشن کلید Set را فشاردهید.

کلمه TYP را خواهید دید. دراین قسمت نوع زمان ‌بندی تایمر را مشخص می کنید.

با فشردن دوباره کلید Set وارد فضای مقدار دهی به این فانکشن خواهید شد.

اکلید های UP و DOWN مقدار این فانکشن رابه قرار زیر تغییر دهید.

۱: صدم ثانیه: ثانیه ۲: ثانیه: دقیقه ۳: دقیقه: ساعت با فشار مجدد کلید Set کلمه  TYP.5 را خواهید دید. در این قسمت نوع  شروع شمارش تایمر (با برقرارشدن یا کلید استارت) را مشخص می‌کنید با فشردن دوباره کلید Set وارد فضای مقدار دهی به این فانکشن خواهید شد.

با کلید های UP و DOWN مقدار این فانکشن را به قرار زیر تغییر دهید.

1: شروع شمارش با برق‌دار شدن

2: شروع شمارش با کلید استارت

با فشردن مجدد کلید Set وارد تنظیم زمان خواهید شد که برای هر فانکشن متفاوت خواهد بود

سیگنال های دستگاه:

• Sec: Per   نمایشگرحالت صدم ثانیه: ثانیه
• Min: Sec   نمایشگرحالت ثانیه: دقیقه
• Hr: Min    نمایشگرحالت دقیقه: ساعت
• OUT1       نمایشگرحالت وصل کنتاکت ۱۵ به ۱۸
• OUT2       نمایشگرحالت وصل کنتاکت ۲۵ به ۲۸

مشخصات فنی:

• ولتاژ تغذیه: ۱۸۰ تا ۲۵۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• تنظیم زمان: ۰/۱ ثانیه تا ۹۹ ساعت
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: Flush Mounted و  Rail DIN  مطابق با استاندارد IEC60715

مشخصات رله خروجی:

• رله خروجی: دو کنتاکت C/O
• جریان کنتاکت: ۶ آمپر،۲۲۰ ولت متناوب

۶ آمپر، ۲۸ ولت مستقیم

• عمر رله:

الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل

مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل

ابعاد دستگاه:
