محافظ کنتاکتور شیوا امواج (سری M) وسیله ای مناسب جهت حفاظت کنتاکتورهایی با بوبین 220V در برابر افزایش و کاهش ولتاژ و دو فاز شدن می باشد و حفاظت کلیه دستگاه های تک فاز و وسایل خانگی برقی با بکارگیری کنتاکتور مناسب امکان پذیر است.

محافظ کنتاکتور سری M شیوا امواج در واقع یک کنترل فاز تکفاز است که به منظور حفاظت کنتاکتورهای با بوبین 220 ولت در برابر افزایش و کاهش ولتاژ و دو فازشدن مورد استفاده قرار میگیرد. با استفاده از این دستگاه، حفاظت کلیه دستگاههای تک فاز و وسایل خانگی برقی با بکارگیری کنتاکتور مناسب امکان پذیر است.

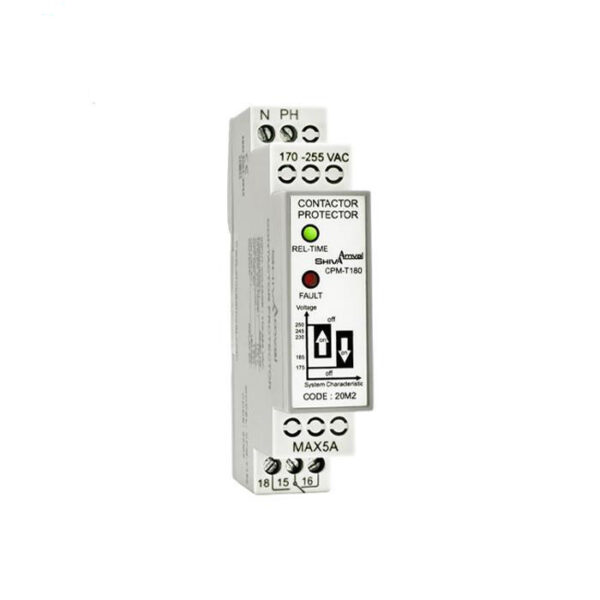

محافظ کنتاکتور سری M شیوا امواج دارای 2 عدد نشانگر برای اعلام وضعیت دستگاه می باشد. چراغ REL/TIME در حالت چشمک زن نشان دهنده زمان گیری و در حالت دائم روشن نشان دهنده وصل رله است و نشانگر FAULT نیز نشان دهنده افزایش یا کاهش ولتاژ می باشد.

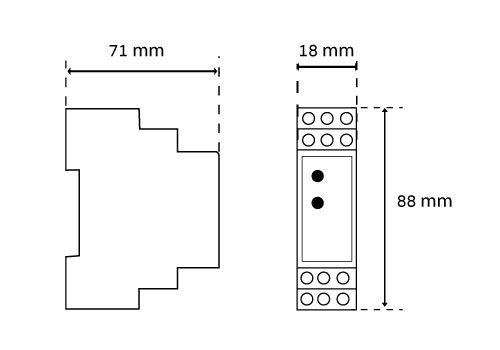

محافظ کنتاکتور سری M شیوا امواج دارای بدنه ساخته شده از مواد اولیه با کیفیت در ابعاد 71*18*88 است و درجه حفاظتی آن IP30 می باشد. این دستگاه در دو مدل CPM-T1 (زمان تاخیر در وصل 1 ثانیه) و مدل CPM-T180 (زمان تاخیر در وصل 180 ثانیه) عرضه می شود.

نحوه عملکرد محافظ کنتاکتور سری M شیوا امواج

با وصل برق دستگاه، نشانگر سبز رنگ (REL/TIME) در مدل CPJN-T1 به مدت 1 ثانیه و در مدل CPJN-T180 به مدت 180 ثانیه چشمک زن شده، سپس به طور دائم روشن و کنتاکتور وصل می شود. چنانچه به دلایل مختلف از قبیل دو فاز شدن شبکه، کاهش یا افزایش ولتاژ، ولتاژ بوبین کنتاکتور از 175V کمتر یا از 250V بیشتر گردد بلافاصله دستگاه فرمان قطع خواهد داد و نشانگر قرمز (FAULT) روشن می شود و تا نرمال شدن شبکه در این حالت باقی خواهد ماند.

نحوه نصب محافظ کنتاکتور سری M شیوا امواج

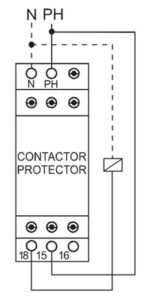

محافظ کنتاکتور شیوا امواج را روی ریل نصب نمایید. سپس مطابق نقشه زیر سیم کشی کنید.
