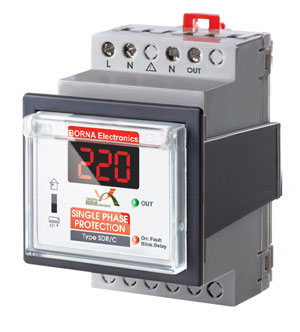

محافظ ولتاژ مدل SDR برنا الکترونیک یک محافظ تک فاز دیجیتال مخصوص حفاظت کلیه مصرف کنندگان تک فاز تا 32 آمپر از قبیل حفاظت بعد از کنتور (پا کنتوری)، کولر گازی، الکتروپمپ و … می باشد که مصرف کننده را در برابر کاهش و افزایش ولتاژ شبکه محافظت می کند.

این محصول که به محافظ کولر گازی نیز معروف است دارای تایمر ضربه گیر، نمایشگر دیجیتال جهت نمایش ولتاژ شبکه (U = 220) و تاخیر در وصل (T = 240) می باشد. محافظ ولتاژ 32 آمپر دیجیتال کولرگازی برنا الکترونیک همچنین دارای LEDهایی جهت اعلام وضعیت می باشد.

1. FAULT : ولتاژ کمتر یا بیشتر از حد مجاز (LED قرمز)
2. DEALAY : تاخیر در وصل (LED قرمز بصورت چشمک زن)
3. OUT : نمایشگر وصل خروجی (LED سبز )

اصول کار:

• با اتصال برق شبکه به ترمینال های ”N و L”دستگاه شروع به کار می کند.
• همزمان با وصل شدن برق شبکه، ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تاخیر در وصل نمایش داده می شود.
• زمان تاخیر (برای حفاظت لوازم خانگی ۶۰ ثانیه و کولر گازی ۱۸۰ ثانیه) به صورت معکوس شروع به شمارش می کند و همزمان سیگنال قرمز چشمک (BLINK) می زند تا زمان به پایان برسد.

توجه: در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.

• پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برقدار و سیگنال OUT روشن می شود.
• در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن می شود.
• در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می گردد.

مشخصات فنی:

ولتاژ شبکه: ۲۲۰ ولت متناوب، ۲۰±٪

فرکانس شبکه: ۵۰ هرتز، ۵± هرتز

تلفات داخلی: حدود ۳ وات

خطای کاهش ولتاژ: ۱۸۰ ولت قطع و ۱۸۵ ولت وصل

خطای اضافه ولتاژ: ۲۵۵ ولت قطع و ۲۵۰ ولت وصل

تاخیر در وصل: ۶۰ ثانیه برای لـوازم خانگی ۱۸۰ ثانیه برای کولر گازی یا حفاظت بعد از کنتور

درجه حفاظت دستگاه: 20 IP مطابق با استاندارد IEC60529

دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد

رطوبت کاری: ۱۵% تا ۸۵%

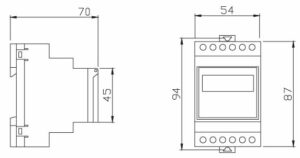

نوع نصب:  Flush Mounted و  DIN Rail مطابق با استاندارد IEC60715

جریان خروجی: ۳۲ آمپر

توان خروجی: ۶ کیلو وات
