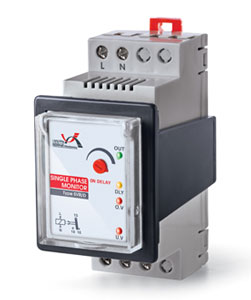

محافظ بوبین کنتاکتور مدل SVR/D برنا الکترونیک قابلیت حفاظت مصرف کننده های تکفاز در برابر افزایش و کاهش ولتاژ شبکه، حفاظت در برابر 2 فاز شدن و همچنین حفاظت در برابر فشار ناشی از قطع و وصل متوالی برق را فراهم می آورد.

محافظ بوبین کنتاکتور مدل SVR/D برنا الکترونیک دارای قابلیت حفاظت مصرف کننده های تکفاز در برابر افزایش و کاهش ولتاژ شبکه، حفاظت در برابر 2 فاز شدن و همچنین حفاظت در برابر فشار ناشی از قطع و وصل متوالی برق می باشد.

محافظ بوبین کنتاکتور مدل SVR/D برنا الکترونیک دارای یک رله یک کنتاکت C/O و چهار سیگنال نمایشگر وصل خروجی OUT، تاخیر در وصل DLY، اضافه ولتاژ O.V و کاهش ولتاژ U.V می باشد.

امکان تنظیم زمان تاخیر در وصل، از 1 تا 3 دقیقه توسط دسته DELAY برای این دستگاه وجود دارد.

بدنه دستگاه از مواد اولیه با کیفیت در ابعاد کوچک و وزن کم، با درجه حفاظتی IP20 مطابق با استاندارد IEC60529 تولید شده است. این دستگاه دارای سه سال گارانتی بی قید و شرط می باشد.

نحوه عملکرد محافظ بوبین کنتاکتور SVR/D برنا الکترونیک

با اتصال ولتاژ تغذیه دستگاه به ترمینالهای L و N و با وجود ولتاژ شبکه بین 180 تا 250 ولت، سیگنال تاخیر (DLY) روشن می شود.

در صورتیکه ولتاژ شبکه بیشتر از 255 ولت شود، سیگنال O.V و در صورتیکه ولتاژ شبکه کمتر از 175 ولت شود، سیگنال U.V روشن شده، همزمان سیگنال OUT خاموش می گردد. (کنتاکت 15 به 16وصل می شود) پس ازبازگشت ولتاژ به حد مجاز سیگنال خطای مربوطه خاموش و سیگنال تاخیر روشن می شود. پس از سپری شدن زمان تنظیم شده مجدداً رله وصل خواهد شد.

نحوه نصب و راه اندازی محافظ بوبین کنتاکتور SVR/D برنا الکترونیک

نحوه نصب و راه اندازی این دستگاه بدین صورت است که ترمینالهای L و N باید به فاز و نول شبکه متصل شوند.

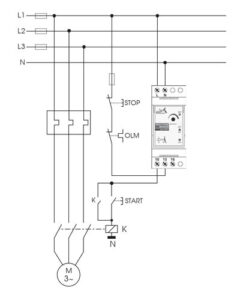

کنتاکت های رله نیز به صورت سری در مسیر تغذیه بار و یا بوبین کنتاکتور قرار گیرند. بطور مثال کنتاکت های 15 و 18 مانند شاسی STOP با بوبین کنتاکتور سری شوند. نحوه سیم بندی این دستگاه را در شکل زیر مشاهده می کنید.

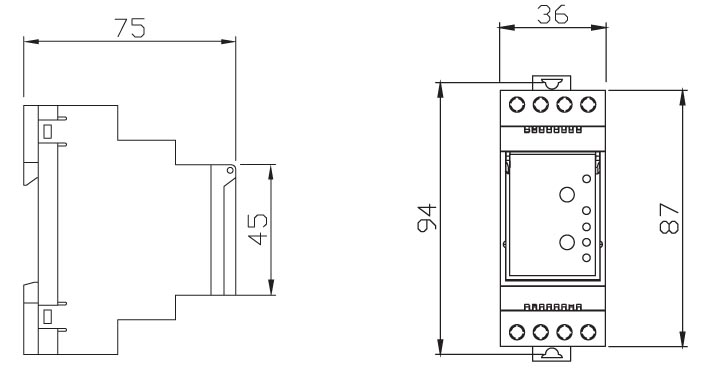

ابعاد دستگاه:

مشخصات فنی:

• ولتاژ تغذیه: ۱۷۰ تا ۲۶۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• خطای ولتاژ: کمتر از ۱۷۵ ولت یا بیشتر از ۲۵۵ ولت
• تأخیر: قابل تنظیم از ۱ تا ۳ دقیقه توسط دسته DELAY
• درجــه حفاظــت دســتگاه: IP20 مطابــق بــا اســتاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: FlushMounted و DINRail مطابق با استاندارد IEC60715
• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر، ۲۲۰ ولت متناوب

۶ آمپر، ۲۸ ولت مستقیم
