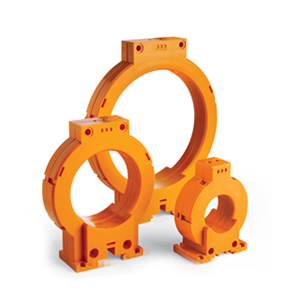

ترانس جریان کوربالانس برنا الکترونیک (CT کوربالانس) به عنوان آشکار ساز خطای اتصال به زمین برای رله ارت فالت (رنج آمپر) و رله ارت لیکیج (رنج میلی آمپر) برنا الکترونیک مورد استفاده قرار میگیرد. کلاس دقت این محصول 1.5 میباشد

نحوه عملکرد:

• این ترانسفورمر بر اساس جمع برداری جریان های عبوری از داخل دستگاه عمل می نماید. اگر جمع برداری جریان های عبوری صفر باشد ولتاژ خروجی ترانسفورمر صفر خواهد بود (I₁+I₂+I₃=0) ولی در صورتیکه جمع برداری جریان های خروجی صفر نباشد متناسب با جریان نشتی، در خروجی ترانسفورمر ولتاژ خواهیم داشت. مقدار این ولتاژ متناسب با جریان نشتی می باشد.
• در هنگام استفاده از دستگاه ارت فالت اگر جریان عبوری از داخل ترانسفورمر نشتی داشته باشد، ولتاژی به دستگاه ارت فالت اعمال می گردد، این ولتاژ براساس تنظیمات دستگاه اگر از مقدار تنظیمی بیشتر باشد خطا را اعلام می کند.

مشخصات فنی:

• فرکانس شبکه: ۵۰ هرتز، ۵± هرتز
• دقت اندازه گیری: کلاس ۱
• تیپ: ۴/۱، ۸/۱۰، ۱۴/۱۰، ۲۸/۱۰
• نسبت جریان نشتی به ولتاژ خروجی: ۱۰ آمپر به یک ولت

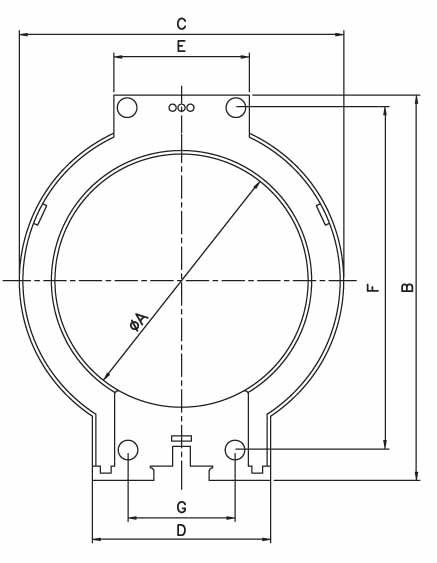

• قطر داخلی: در چهار سایز ۴، ۸، ۱۴ و ۲۸ سانتیمتر
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: DINRail  مطابق با استاندارد IEC60715

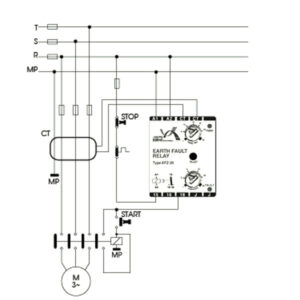

نحوه نصب ترانس جریان کوربالانس برنا الکترونیک

نحوه نصب ترانس جریان کوربالانس برنا الکترونیک به این صورت است که باید کلیه سیم های مصرف کننده از داخل CT عبور داده شوند و ترمینال‌های خروجی CT به ترمینال‌های CT رله ارت فالت کوربالانسی برنا الکترونیک یا رله ارت لیکیج وصل شوند.
