قابلیت ها:

• حذف نویز در سیگنال های انتقالی
• حذف اثر افت خط در انتقال سیگنال ها
• انتقال سیگنال های تبدیل شده تا مسافت ۲۰۰۰ متر
• ایزولاسیون اپتیک بین ورودی و خروجی و ایزولاسیون القائی بین تغذیه، ورودی و خروجی تا ۲۰۰۰ ولت AC
• انحـــراف ســـیگنال خروجـــی نســـبت بـــه ســـیگنال ورودی حداکثـــر ۰/۵٪

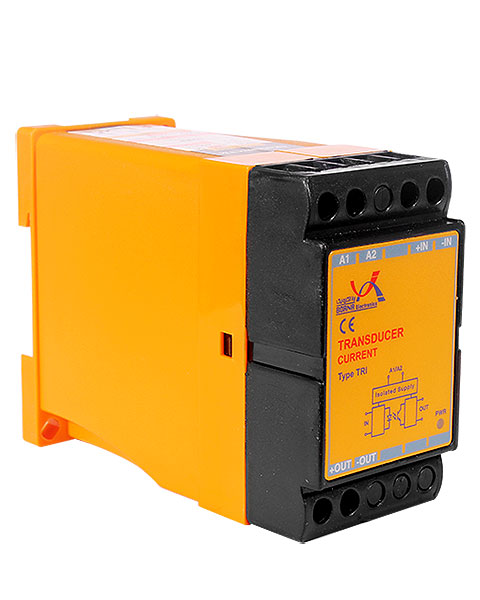

• قابل ارائه در مدلهای ولتاژی TRU و جریانی TRI
• دارای نمایشگر وصل ولتاژ تغذیه PWR

اصـول کار:

ایــن دســتگاه جهــت تبدیــل ســیگنالهای مختلــف ولتــاژ یـا جریـان AC و DC بـه سیـگنــالهای اسـتاندارد کنترلـی،

0-2V, 0-20mA, 4-20mA) DC) طراحــی و ســاخته شــده اســت. بــه منظــور توانایــی عملکــرد بــا ســیگنالهای متغیــر ورودی در مقادیــر مختلــف، ایــن دســتگاه نیــاز بــه تغذیــه کمکــی ۲۲۰ ولــت یــا ولتاژهــای دیگــر (طبــق ســفارش) دارد.

پس از وصل شدن ولتاژ تغذیه به ترمینالهای A1 و A2 سیگنال PWR روشن شده و دستگاه آماده کار می باشد.

نمونــه ســیگنالهای ورودی بــه ترمینالهــای IN + و IN- وصــل شــود.

نمونـــه ســـیگنالهای خروجـــی بـــه ترمینالهـــای OUT+و OUT- وصـــل شـــود.
با توجه به مقدار سیگنال ورودی و مدل دستگاه بلافاصله سیگنال خروجی به مقدار مناسب با ورودی می رسد.
به منظور استفاده از دستگاه در محلهای ویژه (Hazard ous Area) و رعایت ایمنی، با استفاده از ترانسفورماتور و ایزولاتور نوری، سه بخش ورودی، خروجی و تغذیه کمکی تا ۲۰۰۰ ولت متناوب از هم ایزوله می باشند.

مشخصات فنی:

• ولتاژ تغذیه: ۲۲۰ ولت متناوب ۲۰٪± (ولتاژهای دیگر طبق سفارش)
• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• استحکام عایقی: 3KVpp ,بین ورودی، خروجی و تغذیه
• خطی بودن خروجی: انحراف کمتر از ۰/۵٪
• فرکانس انتقال: کمتر از ۳ هرتز
• امپدانس بار: کمتر از  500Ω (درخروجی جریانی)
  بیشتر از 1KΩ (در خروجی ولتاژی)
• سیگنال ورودی ولتاژی:
  0-75mV, 0-5V, 0-10V ,0-…V (AC / DC)
• سیگنال ورودی جریانی:
  4-20mA, 0-1A, 0-5A ,0-…A (AC / DC)
• سیگنال خروجی:
  0-10V, 0-20mA, 4-20mA (DC)
• درجه حفاظت دستگاه:
  IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASSII

ابعاد دستگاه:
