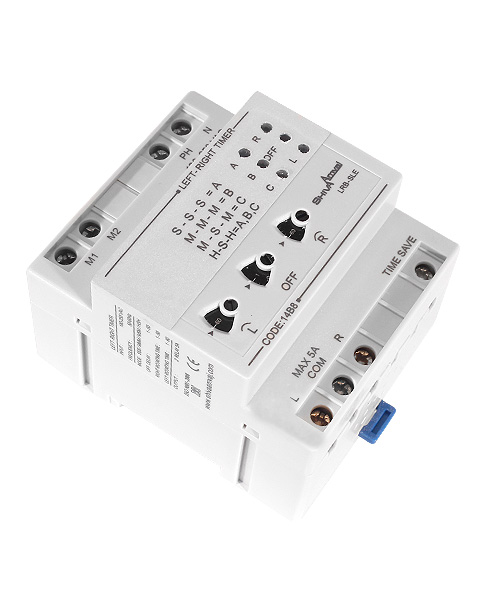

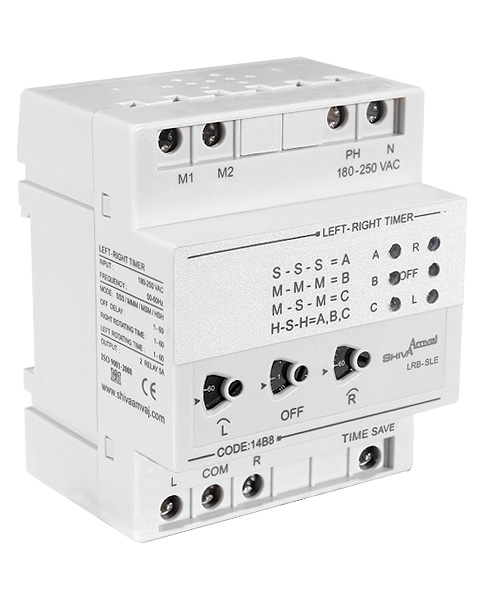

تایمر چپگرد راستگرد شیوا امواج به شما این امکان را می دهد که به ساده ترین شکل ممکن مدار چپگرد،راستگرد خود را طراحی کنید.این تایمر شامل سه تایم قابل تنظیم برای حالت چپگرد،راستگرد و زمان تاخیر(استراحت)بین چپگرد،راستگرد در رنج های مختلف زمانی(با توجه به وضعیت اتصال ترمینال هاM1 و M2 به PH)می باشد.

تایمر وسیله ای است که در مدار فرمان، جهت کنترل تجهیزات در مدت زمان معینی مورد استفاده قرار می گیرد.

تایمر ها دارای کنتاکت های باز و بسته می باشند و عملکرد آنها به این صورت است که با وصل جریان برق به ترمینال START تایمر (و یا قطع جریان برق)، تایمر شروع به کار می کند و پس از گذشت مدت زمانی که برای آن تعیین شده است، کنتاکت های داخلی آن تغییر وضعیت می دهند( کنتاکت های بسته آن باز و کنتاکت های باز آن بسته می شوند).

انواع مد کاری تایمرها

مد تاخیر در قطع: پس از قطع شدن فرمان ورودی ، تایمر با توجه به زمانی که برای آن تعیین شده است سیگنال خروجی را ارسال می کند.

مد تاخیر در وصل: پس از وصل شدن فرمان ورودی ، تایمر با توجه به زمانی که برای آن تعیین شده است سیگنال خروجی را ارسال می کند.

مد چشمک زن : پس از وصل شدن فرمان ورودی ، تایمر به صورت متناوب به اندازه مدت زمان معینی فرمان قطع و وصل به خروجی می دهد.

مد Interval : پس از وصل شدن فرمان ورودی، خروجی تایمر به مدت معینی وصل می ماند و بعد از این مدت قطع می گردد.

انواع تایمر

تایمر آنالوگ

تایمر دیجیتال

تایمر روزانه، هفتگی، سالانه

تایمر ستاره مثلث (برای تغییر از حالت ستاره به مثلث برای راه‌ اندازی موتورها )

پارامترهای مهم در انتخاب تایمرها

بازه زمانی قابل تنظیم

نوع و تعداد خروجی

ولتاژ تغذیه ورودی

مدهای کاری

قابلیت ذخیره مدت زمان اندازه گیری شده در هنگام قطع ناگهانی برق

کاربرد تایمر

تایمرها به جهت اهمیت صرفه جویی و بهینه سازی مصرف انرژی از اهمیت بالایی برخوردار هستند و به صورت گسترده در صنایع مختلف مورد استفاده قرار می گیرند. یکی از کاربردهای مهم تایمر در تابلو برق های صنعتی، در طراحی مدارهای فرمانی که نیاز به زمان سنجی دارند می باشد. استفاده از تایمرها در خط تولید، صنایع غذایی جهت کنترل مدت زمان حرارت دیدن یک محصول و یا کنترل بازه زمانی فعالیت یک دستگاه، از دیگر کاربردهای تایمرها می باشد.
