تایمر مولتی رنج دیجیتال برنا الکترونیک جهت کنترل خودکار تجهیزات مورد استفاده قرار میگیرد. تایمر مولتی رنج برنا الکترونیک دارای 2 مد کاری قابل برنامه ریزی است که قابل تنظیم از 0.1 ثانیه تا 99 ساعت می باشند.

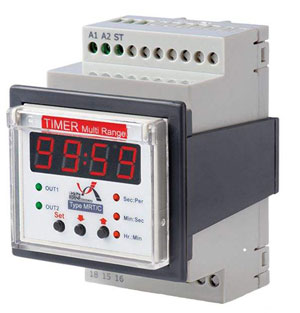

تایمر مولتی رنج مدل MRT/C:

• دارای 2 مد کارکرد قابل برنامه‌ ریزی:

– تایمر تاخیر در وصل و قطع

– تایمر تکرار کننده با شروع وصل یا قطع

• هرتابع دارای دو مد عملکرد به شکل شروع شمارش با کلید استارت یا اتصال برق
• قابل تنظیم از ۰/۱ ثانیه تا ۹۹ ساعت

اصول کار:

درشروع کار با دستگاه چنانچه روی حالت شروع شمارش با کلید استارت باشد تابع تنظیم شده به صورت چشمک ‌زن قابل رویت است. برای شروع تنظیمات باکلید‌های UP و DOWN تابع مورد نظر خود را انتخاب کنید.

توجه: جهت بهره برداری از دستگاه، پس از تنظیـم و ذخیره سازی، بــرق ورودی بایــد قطــع و مجــددا وصل گردد.

سیگنال های دستگاه:

• Sec: Per    نمایشگرحالت صدم ثانیه: ثانیه
• Min: Sec   نمایشگر حالت ثانیه: دقیقه
• Hr: Min    نمایشگرحالت دقیقه: ساعت
• OUT1       نمایشگرحالت وصل کنتاکت ۱۵ به ۱۸
• OUT2       نمایشگرحالت وصل کنتاکت ۱۵ به ۱۶

مشخصات فنی:

• ولتاژ تغذیه: ۱۸۰ تا ۲۵۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز ±۵ هرتز
• تلفات داخلی: حدود 3 وات
• تنظیم زمان: ۰/۱ ثانیه تا ۹۹ ساعت
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715

مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب

۶ آمپر ۲۸ ولت مستقیم

عمر رله:

الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل

مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل

ابعاد دستگاه:
