تایمر ستاره مثلث دو رله ای برنا الکترونیک جهت راه اندازی موتورهای، روتور قفسی با تبدیل ستاره به مثلث مورد استفاده قرار میگیرد. این محصول قابلیت تنظیم زمان راه اندازی ستاره در رنج 3 تا 60 ثانیه را دارد.

تایمر ستاره مثلث دو رله ای برنا الکترونیک جهت راه اندازی موتورهای، روتور قفسی با تبدیل ستاره به مثلث مورد استفاده قرار میگیرد. تایمر ستاره مثلث برنا الکترونیک قابلیت تنظیم زمان راه اندازی ستاره در رنج 3 تا 60 ثانیه را دارد. این محصول دارای دو رله تک کنتاکت مجزا و یک چراغ سیگنال جهت نمایش وضعیت مثلث DELTA می باشد. این تایمر دارای تاخیر 50 میلی ثانیه ای ، بین قطع کنتاکتور ستاره و وصل کنتاکتور مثلث است.

نحوه عملکرد تایمر ستاره مثلث برنا الکترونیک

نحوه عملکرد تایمر ستاره مثلث برنا الکترونیک به این صورت است که ولتاژ تغذیه را به ترمینال های A1 و A2 اعمال میکنیم. در این حالت رله ستاره عمل کرده (کنتاکت داخلی 15 به 16 متصل می باشد) و زمانسنجی آغاز می شود. پس از سپری شدن مدت زمان انتخاب شده توسط پیچ DELAY رله ستاره قطع شده (کنتاکت داخلی 15 از 16 جدا می شود) و پس از 50 میلی ثانیه رله مثلث عمل خواهد کرد ( اتصال داخلی ترمینال 25 به 28 وصل می شود.)
تایمر ستاره مثلث برنا الکترونیک از دو مدار زمانسنجی جداگانه استفاده می کند، یک مدار با زمان متغییر جهت کنترل کنتاکتور ستاره (قابل تنظیم توسط پیچ DELAY) و یک مدار با زمان ثابت 50 میلی ثانیه جهت پیشگیری از همزمانی وصل کنتاکتورهای ستاره و مثلث. این فاصله زمانی جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد. یک ثانیه پس از قطع تغذیه، تایمر آماده کار مجدد می باشد.

مشخصات فنی:

• ولتاژ‭ ‬تغذیه:‭ ‬۲۲۰‭ ‬ولت متناوب ۲۰%± (ولتاژهای دیگر طبق سفارش)
• فرکانس‭ ‬شبکه:‭ ‬۵۰‭ ‬هرتز‭ ±‬۵‭ ‬‭‬‭ ‬هرتز‬‬‬‬‬‬‬‬‬‬‬‬‬‬
• تلفات‭ ‬داخلی:‭ ‬حدود ۳ وات
• زمان راه اندازی ستاره: ‭ ‬‬۳‬تا ‭ ‬۶۰ثانیه قابل تنظیم
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای‭ ‬کاری:‭ -‬۲۰‭ ‬تا‭ ‬+۶۰‭ ‬درجه‭ ‬سانتی گراد‬‬‬‬‬‬‬‬‬‬‬‬‬‬
• رطوبت‭ ‬کاری: ‬۱۵٪‭ ‬ تا ‭ ٪‬۸۵‬‬‬‬‬‬‬‬
• نوع نصب: DINRail مطابق با استاندارد IEC60715

مشخصات رله خروجی:

• رله‭ ‬خروجی‭:‬ دو رله‭ ‬یک کنتاکت
• جریان‭ ‬کنتاکت:‭ ‬۶‭ ‬آمپر،‭ ‬۲۲۰‭ ‬ولت‬‬‬‬‬‬‬‬‬‬‬‬‬‬ متناوب

۶ آمپر، ۲۸ ولت مستقیم

• عمر رله:

الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل

مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل

­

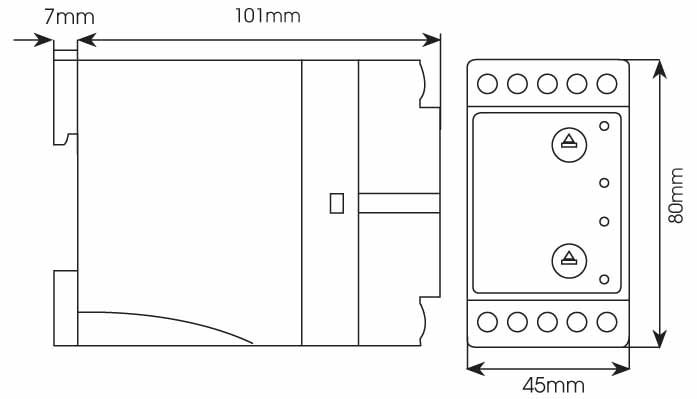

ابعاد دستگاه:
