ترموستات (°150 .. °50-)  برنا الکترونیک یکی از انواع ترموستات های تابلویی (ترموکنترلر) می باشد که جهت سنجش و کنترل دما در محدوده منفی 50- تا مثبت 150+ درجه سانتی گراد با استفاده از سنسور PT100 سه سیمه مورد استفاده قرار میگیرد.ابعاد ترموستات برنا الکترونیک 113*96*96 است و دارای 3 سال گارانتی می باشد.

آفست دمایی ترموکنترلر برنا الکترونیک در محدوده 10- الی 10+ درجه سانتی گراد است این محصول دارای یک رله خروجی برای قطع و وصل مدار بوده و دقت اندازه گیری دمای آن 0.5 درجه سانتی گراد می باشد.

ویژگی‌ها :

• دقت نمایش ۰/۱ درجه سانتی گراد
• دقت اندازه گیری دما ۰/۵ درجه سانتی گراد
• تنظیم باند قطع و وصل خروجی (Hysteresis)
• استفاده در دو حالت گرمایشی (Hot) یا سرمایشی (Cold)
• آفست دمایی در محدوده ۱۰+ درجه سانتی گراد … ۱۰– درجه سانتی گراد

اصول کار:

با وصل برق ورودی، نمایشگر به مدت ۲ ثانیه کامل روشن شده، سپس دمای محیطی که سنسور در آن قرار دارد را نمایش می دهد.

با فشردن کلید    وارد منوی دستگاه شده و به کمک کلیدهای پیمایش    و    می توان بین زیر منوهای F1 … F4 حرکت کرد.

با فشردن مجدد کلید وارد زیر منوی مربوطه شده و به کمک کلیدهای پیمایش    و  تنظیمات دلخواه انجام می شود.

با فشردن مجدد کلید  عبارت SAVE نمایش داده شده و بعد از ۴ ثانیه وارد منوی اصلی می شود.

به استثنای زیر منوی F1 که بعد از ۴ ثانیه وارد نمایش دما می شود، در هنگام نمایش عبارت SAVE با فشردن دوباره کلید   وارد منوی دستگاه می شود.

در هر مرحله اگر به مدت ۱۰ ثانیه هیچ کلیدی فشرده نشود، وارد حالت نمایش دما می شود.

سیگنال دستگاه:

OUT : در صورت روشن شدن این سیگنال رله خروجی وصل و اتصال ۱۵ به ۱۸ برقرار می باشد.

توابع دستگاه:

• F1 : تنظیم دمای مطلوب بین ۱۵۰+ درجه سانتی گراد … ۵۰- درجه سانتی گراد
• F2 : تنظیم باند قطع و وصل خروجی (Hysteresis) بین ۲۰ درجه سانتی گراد … ۰/۱ درجه سانتی گراد
• F3 : تنظیم حالت گرمایشی (Hot) یا سرمایشی (Cold)
• F4 : تنظیم آفست دمایی در محدوده ۱۰+ درجه سانتی گراد … ۱۰- درجه سانتی گراد

مشخصات فنی:

• ولتاژ تغذیه: ۸۰ تا ۲۶۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز، ۵± هرتز
• محدوده اندازه گیری دما: ۱۵۰+ درجه سانتی گراد … ۵۰- درجه سانتی گراد
• نوع سنسور: PT100 سه سیمه
• دقت نمایش: ۰/۱ درجه سانتی گراد
• دقت اندازه گیری: ۰/۵ درجه سانتی گراد
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۱۰- تا ۶۰+ درجه سانتی گراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: Flush Mounted
• ابعاد دستگاه: TC1-1A: 96x96x113 mm

مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر، ۲۲۰ ولت متناوب

۶ آمپر، ۲۸ ولت مستقیم

• عمر رله:
  الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل
  مکانیکال ۱۰۰/۰۰۰/۰۰۰ بار قطع و وصل

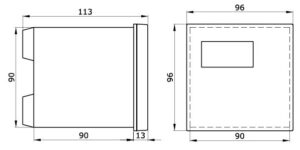

ابعاد دستگاه:
