اصول کار:

• هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 اعمال شود، سیگنال PWR روشن و زمانسنجی آغاز می شود. پس از گذشت مدت زمان انتخاب شده توسط دسته DELAY، رله عمل کرده (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می شود) همزمان سیگنال OUT روشن می‌شود.
• تا زمانیکه ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی‌می‌ماند.
• پــس از قطع بــرق ســیگنال OUT خاموش شــده و رله داخلی به وضعیــت اولیه بــاز می گــردد و آماده زمانســنجی مجدد می باشد (اتصال ١۵ به ١۶ متصل میگردد).

توجه: در صورتیکه هنگام زمانسنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمی‌گردد و پس از وصل مجدد برق، زمانسنجی از صفر آغاز می‌شود.

مشخصات فنی:

• ولتاژ شبکه: ٢٢٠ ولت متناوب ١۵٪± (ولتاژهای دیگر طبق سفارش)
• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ٢ وات
• رنــج دســتگاه: ۳ – ۰/١۵ ،۳۰ – ١/۵ ، ۶۰ – ۳ ،۶۰۰ – ۳۰ ثانیــه و ۶۰ – ۳ دقیقــه
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ٢٠- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ١۵% تا ۸۵%
• نوع نصب: DINRail مطابق با استاندارد IEC60715
• رله خروجی: یک رله یک کنتاکت C/O
• جریان کنتاکت:  ۶ آمپر ٢٢٠ ولت متناوب ١۶

۶ آمپر ٢۸ ولت مستقیم

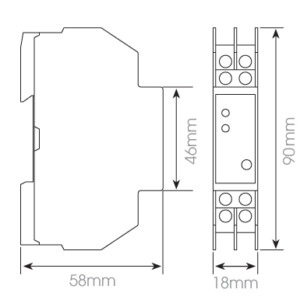

ابعاد دستگاه:
