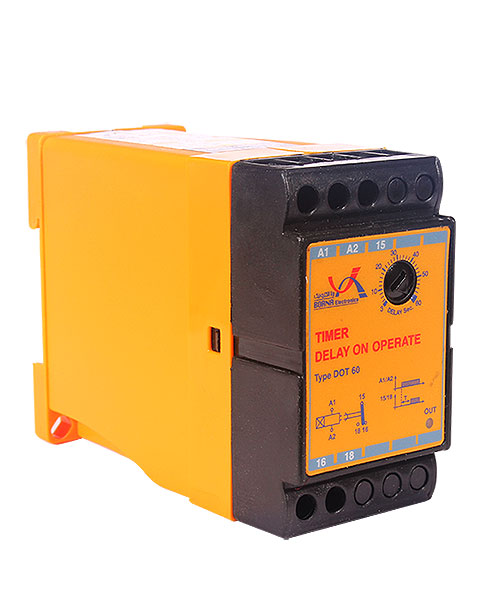

تایمر تاخیر در وصل برنا الکترونیک یک رله زمانی است که وظیفه کنترل خودکار تجهیزات در مدت زمان مشخصی که توسط کاربر تعیین شده است را به عهده دارد. تایمر تاخیر در وصل برنا با رنج های 30 ثانیه، 60 ثانیه و 60 دقیقه در ولتاژ های مختلف تولید می شود.

تایمر ها یکی از انواع ادوات فرمان پرکاربرد در مدارات برق صنعتی می باشند که وظیفه ی زمان بندی در کارکرد ماشین آلات و مدارات را بر عهده دارند. تایمر مدل DOT برنا الکترونیک یکی از انواع تایمر تاخیر در وصل می باشد که با سنجش‭ ‬زمان‭ ‬پس‭ ‬از‭ ‬وصل‭ ‬برق‬‬‬‬‬ به کنترل اتوماتیک تجهیزات می پردازد. تایمر تاخیر در وصل برنا الکترونیک دارای قابلیت انتخاب زمان از 5% تا 100% رنج ، در رنج های زمانی 30 ثانیه ، 60 ثانیه و 60 دقیقه می باشد.  تایمر تاخیر در وصل برنا با ولتاژ های تغذیه 12-24-110-220-380 ولت AC/DC قابل ارائه می باشد که ولتاژ 220VAC موجود است و سایر ولتاژ ها امکان ثبت سفارش دارد.

تایمر تأخیر در وصل مدل DOT:

• سنجش زمان پس از وصل برق
• قابلیت تنظیم زمان قطع
• در رنج های متنوع: ۳_۰/۱۵ ،۳۰_۱/۵ ،۶۰_۳ ،۶۰۰_۳۰ ثانیه و ۶۰_۳ دقیقه
• قابل ارائه در ولتاژهای: A: ۳۸۰_۲۲۰_۱۱۰_۲۴_۱۲ AC/DC
• دارای یک سیگنال: وصل رله خروجی OUT

اصول کار:

• هنگامی که ولتاژ تغذیه به ترمینال های A1 و A2 اعمال شود، زمانسنجی آغاز شده و پس از گذشت مدت زمان تنظیم شده توسط دسته DELAY ، رله عمل کرده (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می شود) و همزمان سیگنال OUT روشن می شود.
• تا زمانی که ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی می ماند.
• پس از قطع برق سیگنال OUT خاموش شده و رله داخلی به وضعیت اولیه باز می گردد و آماده زمانسنجی مجدد می باشد (اتصال ۱۵ به ۱۶ متصل می گردد).

تذکر: درصورتیکه هنگام زمانسنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمی گردد و پس از وصل مجدد برق،  زمانسنجی از صفر آغاز می شود.

مشخصات فنی:

• ولتاژ تغذیه: ۲۲۰ ولت متناوب ۱۵٪±

(ولتاژهای دیگر طبق سفارش)

• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ۲ وات
• رنج دستگاه: ۳_۰/۱۵ ، ۳۰_۱/۵، ۶۰_۳، ۶۰۰_۳۰ ثانیــه و ۶۰_۳ دقیقه
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529

• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی :  CLASS II

­

مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر، ۲۲۰ ولت متناوب

۶ آمپر، ۲۸ ولت مستقیم

عمر رله:

• الکتریکال ۰۰۰ /۱۰۰  بار قطع و وصل
• مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل

ابعاد دستگاه:
